Преобразователь частоты SystemeVar STV320 2.2 кВт 400В Systeme Electric STV320U22N4

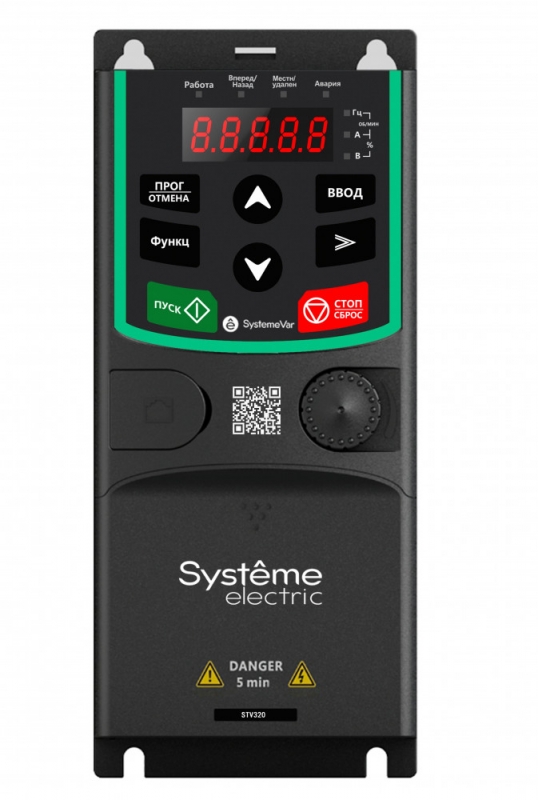

Фото 1: Преобразователь частоты SystemeVar STV320 2.2 кВт 400В Systeme Electric STV320U22N4
Код товара: 2804648
26 469 руб.
Уточнить цену
Добавить в запрос:
Наличие и срок поставки уточняйте у менеджера. Товар новый в заводской упаковке с маркировкой STV320U22N4 и гарантией производителя. Продажа только юридическим лицам и ИП по безналичному расчету с НДС. Цена не явлется публичной офертой, конечная стоимость указывается в счете. Доставка по России транспортными компаниями.
Наименование: STV320U22N4. Производитель: Systeme Electric. Артикул: STV320U22N4. Мощность: 2.2кВт. Напряжение: 380-440 B (-15% / +10%) 3ф. Степерь защиты: IP20. Серия: SystemeVar STV320.

Характеристики STV320U22N4


Выходное напряжение 0…напряжение питания В.
Выходная частота 0…400 Гц.
Тип управления SVPWM, SVC.
Тип электродвигателя асинхронный.
Диапазон регулирования скорости Асинхронный электродвигатель 1: 100 (SVC).
Точность регулирования скорости ±0,2% (SVC).
Колебания скорости ±0,3 % (SVC).
Отклик на крутящий момент < 20 мс (SVC).
Точность регулирования крутящего момента 10% (SVC).
Перегрузочная способность 150% в течение 60с, 180% в течение 10с, 200% в течение 1с
Режим настройки частоты включает цифровой, аналоговый, импульсный, многоступенчатое регулирование скорости, ПЛК, ПИД, коммуникационный протокол.
Функция автоматического регулирования напряжения обеспечивает поддержку постоянного выходного напряжения при изменении напряжения в сети.
Функция защиты от неисправностей осуществляет множество функций защиты от сбоев: перегрузка по току, перенапряжение, пониженное напряжение, повышенная температура, обрыв фазы и т. д.
Аналоговые входы STV320: 2 входа, AI2: 0-10В/0-20мА, AI3: -10-10В | STV320S: 1 вход, AI2: 0-10В/0-20мА.
Аналоговые выходы STV320: 2 выхода, AO1/AO2: 0-10В/0-20мА; STV320S: нет.
Цифровые входы STV320: четыре обычных входа. Максимальная частота: 1 кГц. Один высокоскоростной вход. Максимальная частота: 50 кГц | STV320S: три обычных входа. Максимальная частота: 1 кГц.
Цифровые выходы STV320: одна клемма Y.
Релейный выход STV320: два программируемых релейных выхода. НО-контакт RO1A, НЗ-контакт RO1B, RO1C общий Контактная мощность: 3A/AC 250В, 1A/DC 30В НО-контакт RO2A, НЗ-контакт RO2B, RO2C общий Контактная мощность: 3A/AC 250В, 1A/DC 30В | STV320S: один программируемый релейный выход. НО-контакт RO1A, НЗ-контакт RO1B, RO1C общий Контактная мощность: 3A/AC 250В, 1A/DC 30В.
Поддерживает настенный монтаж и монтаж на DIN-рейку.
Диапазон рабочих температур от –10 до +50°C, при температурах свыше +40°C требуется снижение номинальной мощности.
Степень защиты IP20.
2 уровень загрязнения воздуха.
Воздушное, принудительное охлаждение.
Дополнительные внешние ЭМС-фильтры соответствуют требованиям стандартов IEC61800-3 C3 и IEC61800-3 C2.

Технические параметры

Степень защиты (IP) IP20 (EV006405)
Высота 185 мм
Ширина 80 мм
Глубина 140.5 мм
С блоком управления Да
Поддержка протокола SafetyBUS p Нет
Поддержка протокола PROFIsafe Нет
Поддержка протокола PROFINET IO Нет
Поддержка протокола PROFINET CBA Нет
Поддержка протокола Foundation Fieldbus Нет
Поддержка протокола EtherNet/IP Нет
Поддержка протокола DeviceNet Safety Нет
Поддержка протокола AS-Interface Safety at Work Нет
Поддержка протокола INTERBUS-Safety Нет
Поддержка протокола SERCOS Нет
Поддержка протокола других шинных систем Нет
Поддержка протокола SUCONET Нет
Поддержка протокола DeviceNet Нет
Поддержка протокола Data-Highway Нет
Поддержка протокола MODBUS Да
Поддержка протокола KNX Нет
Поддержка протокола INTERBUS Нет
Поддержка протокола CAN Нет
Поддержка протокола PROFIBUS Нет
Поддержка протокола ASI Нет
Поддержка протокола TCP/IP Нет
Поддержка протокола LON Нет
С оптическим интерфейсом Нет
Количество HW-интерфейсов RS-485 1
Количество цифров. выходов 2
Количество цифров. входов 5
Относительная симметрия сети, допуски по частоте 0.05 %
Относительная симметрия сети, допуски по напряжению 0.1 %
Выходная мощность при номинальном выходном напряжении 2.2 кВт
Максимальная частота на выходе 400 Гц
Допускается применение в жилых и коммерческих зонах Нет
Допускается применение в промышленной зоне Да
С встроенными тормозными сопротивлениями Нет
Количество вход. фаз 3 (EV000069)
Измерение выход. тока Да А
Номинальное выходное напряжение 400 В
Количество выходных фаз 3 (EV000069)
Тип преобразователя I-Преобразователь тока (EV009292)
Возможно управление в 4-х квадрантах Нет
Частота сети 50/60 Гц (EV008015)
Сетевое напряжение 400 В
С возможностью подключения ПК (персонального компьютера) Нет
Количество аналог. входов 2
Количество аналог. выходов 2
Макс. выход при линейной нагрузке при номин. выход. напряжении 5.5
Макс. выход при квадратичной нагрузке при номин. выход. напряжении 5.5
Макс. выходное напряжение 440
Номинальный выходной ток I2N 5.5
Поддержка протокола для BACnet Нет
