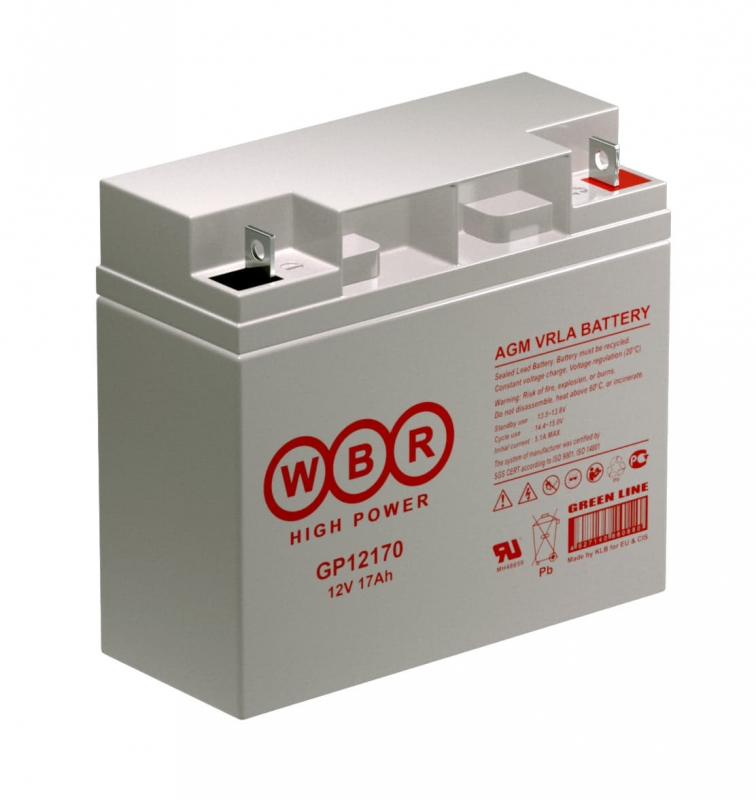

Характеристики WBR GP12170
Родина бренда WBR - Германия, производство расположено в нескольких странах. WBR GP12170 – свинцово-кислотные батареи общего применения, необслуживаемые, герметизированные, выполнены по технологии AGM. Универсальная сфера применения от установки в ИБП, до использования в составе систем видеонаблюдения. Способны работать в циклическом режиме, в любом положении, безопасны, имеют низкий уровень саморазряда. Не требуют обслуживания в течение всего периода эксплуатации.
Срок службы в буферном режиме до 8 лет или 260 циклов заряда-разряда в циклическом режиме при 100% разряде. Корпус изготовлен из прочного пластика ABS (акрило-бутадиен-стирол). Рабочая номинальная температура составляет 25 град. С, подразумевается использование внутри помещений. При установке на улице необходимо использовать шкаф с подогревом и утеплением.
Технические параметры WBR GP12170
| Кол-во элементов в блоке |
6 |
| Номинальное напряжение |
12 |
| Номинальная емкость |
17 Aч при 20-час. Разряде до Uкон. - 1.75 В/Эл при 25 °С |
| Вес |
5.6 кг |
| Максимальный ток разряда |
270A (5 сек) |
| Внутреннее сопротивление |
10.5 мОм |
| Диапазон рабочих температур |
разряд: от от -40°С до +60°С
Заряд: от -20°С до +60°С
Хранение: от -40°С до +60°С |
| Номинальная рабочая температура |
25°С |
| Напряжение подзаряда |
13.5 - 13.8 В при 25°С |
| Максимальный ток заряда |
5.4 A |
| Напряжение заряда при циклическом режиме |
14.4 - 15.0 В при 25°С |
| Срок хранения |
до 6 месяцев при 25°С, без подзаряда. Перед использованием батарею необходимо зарядить. При более высокой температуре окружающей среды время хранения сокращается. |
| Выводы |
Под болт М5 |
| Материал корпуса |
Ударопрочный ABS (акрило-бутадиен-стирол) |
Размеры, мм
| Длина | Ширина | Высота | Высота (с клеммами) |
|---|
| 181 |
76 |
167 |
167 |
Разряд постоянным током А (25 град. С)
| UK/Tразряда | 5мин | 10мин | 15мин | 30мин | 60мин | 2ч | 3ч | 4ч | 5ч | 10ч | 20ч |
|---|
| 1.85В |
62.6 |
38.6 |
31.9 |
17.4 |
9.74 |
5.98 |
4.35 |
3.43 |
2.96 |
1.73 |
0.893 |
| 1.80В |
68.3 |
41.8 |
34.6 |
18.7 |
10.3 |
6.23 |
4.52 |
3.52 |
3.02 |
1.77 |
0.914 |
| 1.75В |
71.9 |
44.3 |
36.3 |
19.8 |
10.7 |
6.39 |
4.64 |
3.58 |
3.07 |
1.80 |
0.931 |
| 1.70В |
75.1 |
46.5 |
37.7 |
20.7 |
11.0 |
6.53 |
4.73 |
3.62 |
3.11 |
1.82 |
0.946 |
| 1.65В |
77.8 |
48.4 |
38.8 |
21.4 |
11.3 |
6.64 |
4.80 |
3.65 |
3.14 |
1.84 |
0.959 |
| 1.60В |
80.2 |
50.1 |
39.7 |
21.9 |
11.5 |
6.72 |
4.85 |
3.68 |
3.16 |
1.85 |
0.962 |
Разряд постоянной мощностью Вт/блок (25 град. С)
| UK/Tразряда | 5мин | 10мин | 15мин | 30мин | 60мин | 2ч | 3ч | 4ч | 5ч | 10ч | 20ч |
|---|
| 1.85В |
98.9 |
67.0 |
57.2 |
32.7 |
18.8 |
11.9 |
8.75 |
6.63 |
5.82 |
3.40 |
1.77 |
| 1.80В |
116 |
77.1 |
64.5 |
35.1 |
19.8 |
12.4 |
9.10 |
6.93 |
6.05 |
3.52 |
1.83 |
| 1.75В |
128 |
84.5 |
69.4 |
37.7 |
20.7 |
12.7 |
9.33 |
7.12 |
6.17 |
3.60 |
1.88 |
| 1.70В |
135 |
89.1 |
72.5 |
39.4 |
21.3 |
13.1 |
9.53 |
7.27 |
6.27 |
3.67 |
1.92 |
| 1.65В |
139 |
91.7 |
74.2 |
40.3 |
21.8 |
13.3 |
9.68 |
7.38 |
6.35 |
3.72 |
1.95 |
| 1.60В |
141 |
92.9 |
75.1 |
40.8 |
13.5 |
9.78 |
7.46 |
6.41 |
3.75 |
1.96 |
|
|
