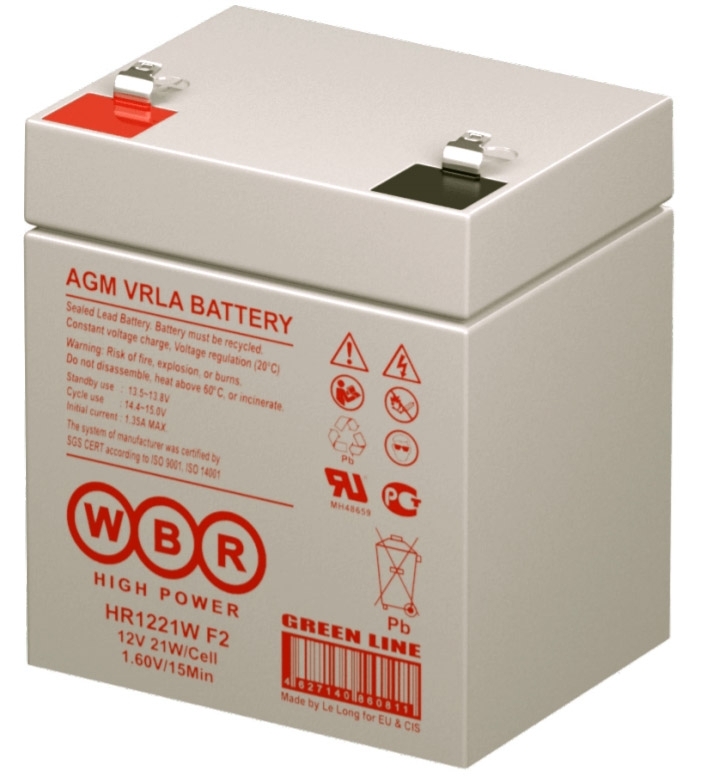

Характеристики WBR HR1221W
Родина бренда WBR - Германия, производство расположено в нескольких странах. WBR HR 1221W – свинцово-кислотные батареи повышенной мощности общего применения, необслуживаемые, герметизированные, выполнены по технологии AGM. Универсальная сфера применения от установки в ИБП, до использования в составе систем видеонаблюдения. Способны работать в циклическом режиме, в любом положении, безопасны, имеют низкий уровень саморазряда. Не требуют обслуживания в течение всего периода эксплуатации.
Срок службы в буферном режиме до 8 лет или 260 циклов заряда-разряда в циклическом режиме при 100% разряде. Корпус изготовлен из прочного пластика ABS (акрило-бутадиен-стирол). Рабочая номинальная температура составляет 25 град. С, подразумевается использование внутри помещений. При установке на улице необходимо использовать шкаф с подогревом и утеплением.
Технические параметры WBR HR1221W
Кол-во элементов в блоке |
6 |
Номинальное напряжение |
12 В |
Номинальная емкость |
21 Вт/Эл при15-мин.разр.доU -1.60В/Эл(25°С) кон. |
Емкость на режимах (при 25?С) |
5,6 Ач при 20-часовом Разряде до Uкон.1,75 В/эл.;5,06 Ач при 10-часовом разряде до Uкон.1,75 В/эл.;4,50 Ач при 5-часовом разряде до Uкон.1,70 В/эл. |
Вес |
1.9 кг |
Максимальный ток разряда (5 сек) |
75 A |
Внутреннее сопротивление |
19 мОм |
Диапазон рабочих температур |
разряд: от от -40°С до +60°С Заряд: от -20°С до +60°С Хранение: от -40°С до +60°С |
Номинальная рабочая температура |
25°С |
Напряжение подзаряда |
13.5 - 13.8 В при 25°С |
Максимальный ток заряда |
1.5 A |
Напряжение заряда при циклическом режиме |
14.4 - 15.0 В при 25°С |
Срок хранения |
до 6 месяцев при 25°С, без подзаряда. Перед использованием батарею необходимо зарядить. При более высокой температуре окружающей среды время хранения сокращается |
Выводы |
F1/F2 |
Материал корпуса |
Ударопрочный ABS (акрило-бутадиен-стирол) |
Размеры
|
Длина |
90 мм |
Ширина |
70 мм |
Высота |
101 мм |
Высота с клеммами |
107 мм |
Разряд постоянным током А (25 град. С)
UK/Tразряда | 5мин | 10мин | 15мин | 30мин | 60мин | 2ч | 3ч | 4ч | 5ч | 10ч | 20ч |
1.85В |
17.8 |
13.2 |
9.92 |
5.84 |
3.04 |
1.58 |
1.27 |
1.00 |
0.851 |
0.497 |
0.268 |
1.80В |
21.7 |
14.8 |
10.5 |
6.15 |
3.20 |
1.70 |
1.35 |
1.07 |
0.898 |
0.506 |
0.274 |
1.75В |
23.9 |
15.7 |
10.9 |
6.26 |
3.38 |
1.79 |
1.41 |
1.11 |
0.919 |
0.514 |
0.28 |
1.70В |
25.8 |
16.2 |
11.1 |
6.38 |
3.46 |
1.87 |
1.47 |
1.15 |
0.942 |
0.521 |
0.284 |
1.65В |
27.0 |
16.9 |
11.3 |
6.47 |
3.53 |
1.94 |
1.52 |
1.18 |
0.962 |
0.529 |
0.287 |
1.60В |
27.8 |
17.3 |
11.5 |
6.55 |
3.59 |
1.99 |
1.55 |
1.21 |
0.978 |
0.535 |
0.291 |
Разряд постоянной мощностью Вт/блок (25 град. С)
UK/Tразряда | 5мин | 10мин | 15мин | 30мин | 60мин | 2ч | 3ч | 4ч | 5ч | 10ч | 20ч |
1.85В |
36,3 |
25,7 |
19,7 |
11,2 |
5,95 |
3,13 |
2,53 |
2,02 |
1,73 |
1,01 |
0,530 |
1.80В |
39,5 |
27,7 |
21,2 |
11,7 |
6,27 |
3,38 |
2,72 |
2,15 |
1,87 |
1,09 |
0,572 |
1.75В |
41,5 |
29,2 |
21,8 |
12,1 |
6,47 |
3,53 |
2,85 |
2,27 |
1,95 |
1,15 |
0,603 |
1.70В |
43,5 |
30,2 |
22,5 |
12,5 |
6,70 |
3,65 |
2,97 |
2,33 |
1,98 |
1,17 |
0,615 |
1.65В |
45,5 |
31,3 |
23,2 |
12,8 |
6,93 |
3,80 |
3,07 |
2,40 |
2,00 |
1,19 |
0,625 |
1.60В |
47,0 |
32,3 |
23,7 |
12,9 |
7,07 |
3,92 |
3,15 |
2,45 |
2,02 |
1,21 |
0,633 |
|
|
