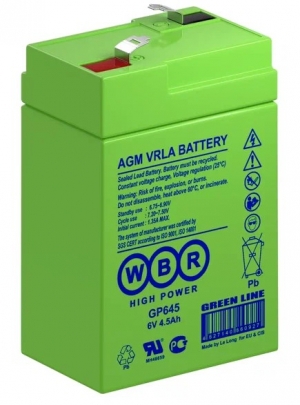

Характеристики WBR GP 645
Родина бренда WBR - Германия, производство расположено в нескольких странах. WBR GP 645 – свинцово-кислотные батареи общего применения, необслуживаемые, герметизированные, выполнены по технологии AGM. Универсальная сфера применения от установки в ИБП, до использования в составе систем видеонаблюдения. Способны работать в циклическом режиме, в любом положении, безопасны, имеют низкий уровень саморазряда. Не требуют обслуживания в течение всего периода эксплуатации.
Срок службы в буферном режиме до 8 лет или 260 циклов заряда-разряда в циклическом режиме при 100% разряде. Корпус изготовлен из прочного пластика ABS (акрило-бутадиен-стирол). Рабочая номинальная температура составляет 25 град. С, подразумевается использование внутри помещений. При установке на улице необходимо использовать шкаф с подогревом и утеплением.
Технические параметры WBR GP 645
| Кол-во элементов в блоке |
3 |
| Номинальное напряжение |
6 |
| Емкость |
4.5 Aч при 20-час. Разряде до Uкон. - 1.75 В/Эл при 25 °С |
| Вес |
0.82 кг |
| Максимальный ток разряда |
67.5A (5 сек) |
| Внутреннее сопротивление |
19 мОм |
| Диапазон рабочих температур |
разряд: от -40°С до +60°С
Заряд: от -20°С до +60°С
Хранение: от -40°С до +60°С |
| Номинальная рабочая температура |
25°С |
| Напряжение подзаряда |
6.75 - 6.90 В при 25°С |
| Максимальный ток заряда |
1.35 A |
| Напряжение заряда при циклическом режиме |
7.2 - 7.5 В при 25°С |
| Срок хранения |
до 6 месяцев при 25°С, без подзаряда. Перед использованием батарею необходимо зарядить. При более высокой температуре окружающей среды время хранения сокращается. |
| Выводы |
F1/F2 |
| Материал корпуса |
Ударопрочный ABS (акрило-бутадиен-стирол) |
Размеры, мм
| Длина | Ширина | Высота | Высота (с клеммами) |
|---|
| 70 |
47 |
102 |
106 |
Разряд постоянным током А (25 град. С)
| UK/Tразряда | 5мин | 10мин | 15мин | 30мин | 60мин | 2ч | 3ч | 4ч | 5ч | 10ч | 20ч |
|---|
| 1.85В |
15.3 |
10.5 |
7.56 |
4.39 |
2.36 |
1.32 |
1.09 |
0.835 |
0.776 |
0.435 |
0.219 |
| 1.80В |
17.6 |
11.7 |
8.22 |
4.94 |
2.61 |
1.44 |
1.15 |
0.891 |
0.812 |
0.452 |
0.233 |
| 1.75В |
18.9 |
11.9 |
8.71 |
5.11 |
2.73 |
1.50 |
1.18 |
0.916 |
0.825 |
0.464 |
0.241 |
| 1.70В |
19.5 |
12.1 |
8.92 |
5.25 |
2.84 |
1.54 |
1.20 |
0.942 |
0.837 |
0.473 |
0.247 |
| 1.65В |
19.9 |
12.3 |
9.07 |
5.35 |
2.91 |
1.57 |
1.22 |
0.955 |
0.846 |
0.481 |
0.253 |
| 1.60В |
20.2 |
12.4 |
9.15 |
5.41 |
2.94 |
1.59 |
1.23 |
0.963 |
0.852 |
0.486 |
0.257 |
Разряд постоянной мощностью Вт/блок (25 град. С)
| UK/Tразряда | 5мин | 10мин | 15мин | 30мин | 60мин | 2ч | 3ч | 4ч | 5ч | 10ч | 20ч |
|---|
| 1.85В |
23.8 |
17.0 |
14.1 |
8.18 |
4.20 |
2.48 |
1.97 |
1.60 |
1.46 |
0.855 |
0.432 |
| 1.80В |
26.8 |
19.2 |
15.6 |
9.15 |
4.77 |
2.77 |
2.17 |
1.73 |
1.56 |
0.913 |
0.468 |
| 1.75В |
29.0 |
20.5 |
16.2 |
9.52 |
5.13 |
2.90 |
2.27 |
1.80 |
1.60 |
0.940 |
0.498 |
| 1.70В |
31.0 |
21.5 |
16.5 |
9.70 |
5.43 |
3.00 |
2.35 |
1.85 |
1.64 |
0.960 |
0.510 |
| 1.65В |
32.8 |
22.5 |
16. |
9.92 |
5.65 |
3.12 |
2.43 |
1.92 |
1.68 |
0.978 |
0.520 |
| 1.60В |
34.0 |
23.0 |
17.0 |
10.0 |
5.73 |
3.18 |
2.48 |
1.95 |
1.72 |
0.992 |
0.527 |
|
|
