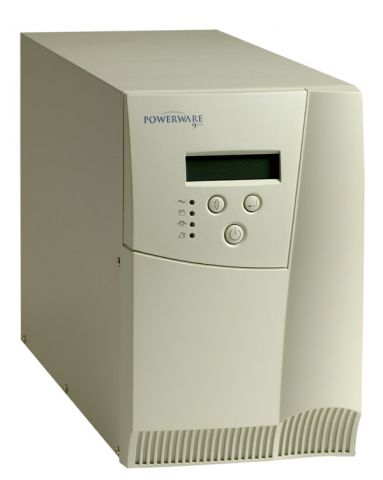

Характеристики UPS ИБП Eaton 9120 3000 ВА (серия Powerware)
ИБП Eaton 9120 (Powerware PW9120) класса On-line обеспечивает бесперебойное электропитание серверов, сетевого и телекоммуникационного оборудования. Eaton 9120 защищает подключенные системы от всех девяти возможных проблем с электропитанием. Широкие коммуникационные возможности ИБП позволяют легко интегрировать систему электропитания практически в любую структуру – компьютерную сеть или систему управления зданием. Типичное применение ИБП Eaton 9120 (Powerware PW9120) - Небольшие сети
- Ответственные серверы
- Другие ответственные области информационных технологий
- Оборудование для управления и контроля технологических процессов
- Телекоммуникационные системы
- Системы безопасности
ИБП Eaton 9120 (Powerware PW9120) регулирует как напряжение, так и частоту без перехода на батареи, что позволяет сохранить их ресурс для тех случаев, когда это действительно необходимо. В сочетании с технологией управления зарядом батарей ABM, увеличивающей срок службы аккумуляторных батарей в два раза, стоимость эксплуатации ИБП не высока. Увеличение времени автономной работы достигается за счет применения дополнительных внешних батарейных модулей. Функция сегментирования нагрузки позволяет в первую очередь завершить работу менее ответственных систем, отложив момент отключения самого важного оборудования. Яркий ЖК-дисплей обеспечивает удобную индикацию режимов работы ИБП Eaton 9120 и позволяет легко производить настройку ИБП. ИБП Eaton 9120 (Powerware PW9120), основные характеристики ИБП Eaton 9120 (Powerware PW9120) | 700 | 1000 | 1500 | 2000 | 3000 | 5000 | 6000 | Входные параметры UPS | Диапазон входного напряжения без перехода на батареи | 120/140/160 - 276 В при 33/66/100% - нагрузке | 140/160/184 – 276 В 33/66/100% - нагрузка | Частота входного напряжения | 40 ... 70 Гц | Входной Км | > 0,97 | > 0,95 | Диапазон Uвх для Bypass (програм.) | 184 – 265 | Входной ток | 3 | 4 | 5,7 | 7,7 | 12 | 25 | 30 | Выходные параметры UPS | Выходная мощность W | 490 | 700 | 1050 | 1400 | 2100 | 3500 | 4200 | Выходное напряжение | 220, 230, 240 В ± 2% (синусоидальной формы) | Выходная частота | 50 ± 0.5% в автономном режиме | КНИ выходного напряжения | < 4% при 100% нелинейной нагрузке более 3000VA < 5% < 3% при 100% линейной нагрузке | Перегрузка | 110% - 125% - 1 мин, 125% - 150% - 10сек | КПД | 88% | Механические параметры | | Вес (со встроенными батареями) | 13 кг | 15 кг | 20 кг | 37 кг | 38 кг | 90 кг | Габариты (мм) (Ширина х Глубина х Высота) | 155 * 410 * 240 | 170 * 445 * 275 | 215 * 470 * 365 | 260 * 555 * 570 | Батареи UPS | Тип батарей | 12V 9AH герметичные, свинцово-кислотные, необслуживаемые | 12V, 7AH | Напряжение шины постоянного тока (вольт) | 24 | 36 | 48 | 96 | 240 | Количество батарей (шт) | 2 | 3 | 4 | 8 | 20 | Время работы при 100% нагрузке | 8 мин | 8 мин | 7 мин | 12 мин | 8 мин | 10 мин | 7 мин | Время заряда | 5 часов до 90% | Диагностика | Автоматическое тестирование и тренировка батарей в процессе работы | Общие параметры | | Схема работы | On-Line, двойное преобразование | Индикация | Двухстрочный светодиодный дисплей, светодиодная и звуковая сигнализация | Диагностика | Полное самотестирование при включении питания | Интерфейс | RS-232 DB-9, “сухие” контакты | Подключение к ЛВС | SNMP или WEB карта | Способ подключения | 1 разъем на входе и 4 разъема на выходе, все IEC 320 до 3000 VA | Окружающая среда | | Акустический шум @ 1 метр | < 45 dBA | < 50 dBA | < 55 dBA | Рабочая температура | 0°C ... +40°C | Температура хранения | -15°C ... +40°C | Относительная влажность | 20 - 90%, без конденсата | Параметры внешних блоков аккумуляторных батарей для UPS Eaton 9120 (Powerware PW9120) | Емкость | Кол-во[шт] | Габариты(Ш*Г*В) [мм] | Масса [кг] | BAT 700 | 9 АЧ | 2*2 | 155*410*240 | 15 | BAT 1000 | 9 АЧ | 2*3 | 155*410*240 | 20 | BAT 1500 | 9 АЧ | 2*4 | 170*445*275 | 25 | BAT 3000 | 9 АЧ | 2*8 | 215*470*365 | 50 | BAT 6000 | 7 АЧ | 2*20 | 260*555*365 | 125 | Таблица времен автономной работы UPS Eaton 9120 (Powerware PW9120) с внешними блоками батарей, power factor нагрузки взят 0.7, т.е 1000 ВА = 700 Вт Конфигурация/Мощность [VA] | 250 | 500 | 700 | 1000 | 1500 | 2000 | 2500 | 3000 | UPS 700VA | 28мин | 13мин | 8мин | | | | | | UPS 700VA + BAT-700 | 105мин | 50мин | 35мин | | | | | | UPS 700VA +2 BAT-700 | 200мин | 100мин | 65мин | | | | | | UPS 1000VA | 45мин | 21мин | 15мин | 8мин | | | | | UPS 1000VA + BAT-1000 | 160мин | 85мин | 55мин | 37мин | | | | | UPS 1000VA +2 BAT-1000 | >5час | 160мин | 110мин | 68мин | | | | | UPS 1500VA | 55мин | 28мин | 20мин | 14мин | 7мин | | | | UPS 1500VA + BAT-1500 | 230мин | 115мин | 80мин | 55мин | 33мин | | | | UPS 1500VA +2BAT-1500 | >6час | 220мин | 150мин | 100мин | 60мин | | | | UPS 2000VA | 120мин | 65мин | 40мин | 30мин | 19мин | 14мин | | | UPS 2000VA + BAT-3000 | >7час | 4час | 180мин | 125мин | 70мин | 55мин | | | UPS 2000VA +2 BAT-3000 | >10час | >7час | >5час | 220мин | 140мин | 100мин | | | UPS 3000VA | 120мин | 65мин | 40мин | 30мин | 19мин | 14мин | 10мин | 8мин | UPS 3000VA + BAT-3000 | >7час | 4час | 180мин | 125мин | 70мин | 55мин | 42мин | 30мин | UPS 3000VA +2 BAT-3000 | >10час | >7час | >5час | 220мин | 140мин | 100мин | 80мин | 65мин |
|
|
