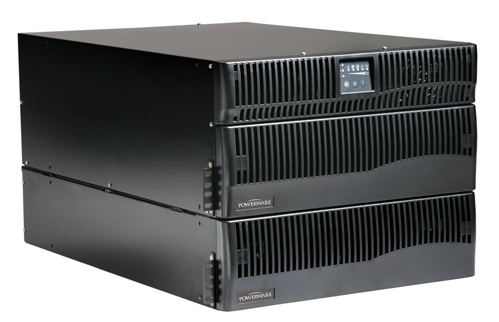

Eaton 9125 5000 ВА серия Powerware: характеристики и описание
Стоечный ИБП Eaton 9125 (Powerware PW9125) обеспечивает бесперебойное электропитание оборудования, монтируемого в 19’ стойке (стоечных серверов, концентраторов, маршрутизаторов, телекоммуникационного оборудования) от всех девяти возможных проблем с электропитанием: импульсных высоковольтных бросков, выбросов напряжения, длительного падения напряжения, кратковременного повышения/понижения напряжения, нестабильности формы, интерференции, полного отключения электропитания. Стоечный ИБП Eaton 9125 (Powerware PW9125) отличаются небольшой высотой (2U до 3000 ВА, 5U для 5000-6000 ВА), что позволяет сэкономить место в стойке и установить в нее другое оборудование. ИБП Eaton 9125 (Powerware PW9125) мощностью 700-3000 ВА имеют 2 сегмента по 2 розетки с возможностью индивидуального управления каждой парой розеток (сегментирование нагрузки). Дополнительно ИБП Eaton 9125 может быть укомплектованы сервисным By-pass для проведения обслуживания без отключения нагрузки, выносным ж/к экраном View UPS, а ИБП Eaton 9125 5000 и 6000 ВА распределительным устройством для стоек Eaton ePDU. Eaton 9125 (Powerware PW9125) 1000 ВА/700 Вт, 1500 ВА/1050 Вт, 2000 ВА/1400 Вт, 3000 ВА/2100 Вт и 5000 ВА/3500 Вт, 6000 ВА/4200 Вт | Eaton 9125 (On-Line) | 1000 | 1500 | 2000 | 3000 | 5000 | 6000 | | Входные параметры | | Диапазон входного напряжения без перехода на батареи [B] | 160 – 288 | 120 - 288 | | Частота входного напряжения [Гц] | 45 ... 65 | | Входной Км | > 0,97 | | Диапазон Uвх для Bypass (програм.) | 184 – 265 Вольт | | Входной ток | 4,3 | 6,5 | 8,7 | 13 | 25 | 30 | | КНИ входного тока | < 10% | | Выходные параметры | | Выходная мощность [W] | 700 | 1050 | 1400 | 2100 | 3500 | 4200 | | Выходное напряжение [В] | 220, 230, 240 В ± 2% (синусоидальной формы) | | Нестабильность вых. напряжения | ± 3% | | КНИ выходного напряжения | < 5% при 100% нелинейной нагрузке | | Выходная частота | 50 ±6% в нормальном режиме, 50± 0.5% в автономном режиме | | Перегрузка | 101% - 110% 2мин 111% - 150% - 30 сек, 250% - 300 мсек. | | КПД | 88% | | Среднее время наработки на отказ | 80 000 часов (более 9 лет) | | Механические параметры | | Вес (со встроенными батареями) | 16 кг | 23 кг | 37 | 93 | | Габариты (Ш х Г х В) мм | 432*490*89 | 432*610*89 | 440*635*220 | | Батареи | | Тип аккумуляторов | 12V 9AH герметичные, свинцово-кислотные | 12V 7AH | | Общее напряжение аккумуляторов | 24 вольт | 48 вольт | 72 вольт | 240 вольт | | Количество аккумуляторов (шт.) | 2 | 4 | 6 | 20 | | Время работы при 100% нагрузке | 5 мин | 8 мин | 5 мин | 5 мин | 13 мин | 10 мин | | Время заряда | 5 часов до 90% | | Диагностика | Автоматическое тестирование и тренировка батарей в процессе работы | | Общие параметры | | Схема работы | On-Line, двойное преобразование | | Индикация | Двустрочный дисплей, светодиодная и звуковая сигнализация | | Диагностика | Полное самотестирование при включении питания | | Интерфейс | RS-232 DB-9, “сухие” контакты | | Подключение к ЛВС | SNMP или WEB карта | | Окружающая среда | | Акустический шум @ 1 метр | < 45 dBA | | Рабочая температура | 0°C ... +40°C | | Относительная влажность | 20 - 90%, без конденсата | Параметры внешних блоков аккумуляторных батарей UPS ИБП Eaton 9125 | | Емкость | Кол-во [шт.] | Напряжение [V] | Габариты (Ш*Г*В) [мм] | Масса [кг] | | BAT 1000 ВА | 9 Ah | 4*2 | 24 | 430*490*89 | 30 | | BAT 2000 ВА | 9 Ah | 2*4 | 48 | 430*490*89 | 30 | | BAT 3000 ВА | 9 Ah | 2*6 | 72 | 430*490*89 | 45 | | BAT 6000 ВА | 9 Ah | 20 | 240 | 440*629*133 | 77 | Таблица времен автономной работы (в минутах) Eaton UPS Eaton 9125 5000-6000VA с внешними блоками батарей, power factor нагрузки взят 0.7, т.е 5000 ВА = 3500 Вт | Конфиг./Мощность [VA] | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | | UPS 6000 ВА | 50 | 36 | 24 | 18 | 13 | 10 | | UPS 6000 ВА + Батарея | 160 | 105 | 70 | 48 | 37 | 30 | | UPS 6000 ВА + 2хБатареи | 280 | 180 | 120 | 85 | 65 | 52 | | UPS 6000 ВА + 3хБатареи | 420 | 270 | 175 | 125 | 96 | 76 | | UPS 6000 ВА + 4хБатареи | >480 | 360 | 237 | 165 | 128 | 102 |
|
|
