Eaton Blade UPS серия Powerware


Eaton Blade UPS серия Powerware

Eaton Blade UPS серия Powerware Eaton Blade UPS серия Powerware Eaton Blade UPS серия Powerware

Системы на базе Eaton Blade UPS (Powerware BladeUPS) предназначены для защиты электропитания ответственного оборудования, позволяя наращивать систему от 12 кВт до 60 кВт и размещать ее в стандартной 19” стойке. Одними из важнейших преимуществ системы и являются надежность, модульность, компактность и чрезвычайно малое тепловыделение, что позволяет устанавливать ИБП внизу стойки и не опасаться характерного для традиционных систем перегрева защищаемого оборудования

Масштабируемость архитектуры системы, состоящей от одного до пяти 6U модулей по 12 кВА/12 кВт позволяет наращивать систему вместе с расширяющимся IT оборудованием и создать отказоустойчивую систему бесперебойного питания N+1 = 48 кВА/48 кВт + 12 кВА/12 кВт или защитить нагрузку до 60 кВА/60 кВт.

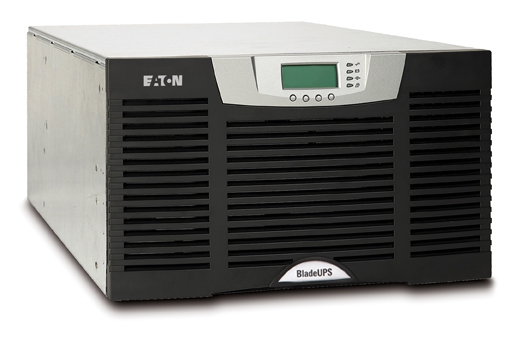

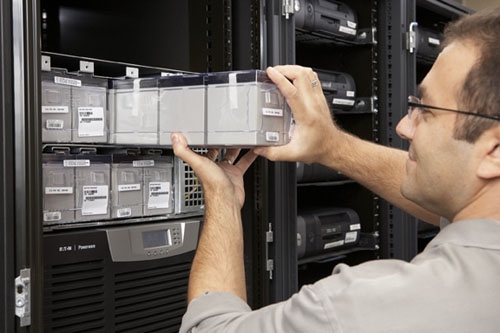

Каждый модуль Eaton Blade UPS (Powerware BladeUPS) на 12 кВА/12 кВт имеет свой собственный блок управления, встроенный автоматический и ручной байпас, встроенную батарею и может использоваться как отдельный источник бесперебойного питания. При необходимости увеличения времени автономной работы используются внешние 3U батарейные модули.

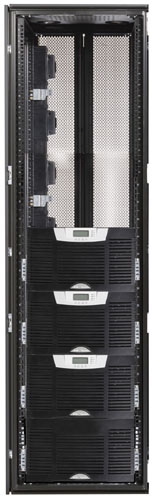

При работе в стойке нескольких модулей Eaton Blade UPS (Powerware BladeUPS) подключается общая шина, объединяющая выходы всех модулей. Технология HotSync позволяет отдельным модулям синхронизировать свою работу по силовым выходам ИБП.

Технология управления батареями ABM увеличивает значительно их срок службы.

Опционально Eaton Blade UPS (Powerware BladeUPS) может быть укомплектован распределительными устройствами для стоек Eaton ePDU и распределительным устройством с индикацией нагрузки Rack Power Module (RPM).
Eaton Powerware Blade UPS

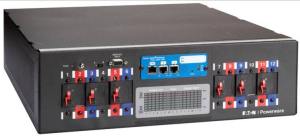

RPM с лицевой стороны имеет управление 12 выходными розетками и светодиодную индикацию загруженности каждой фазы ИБП и каждой из выходной розетки

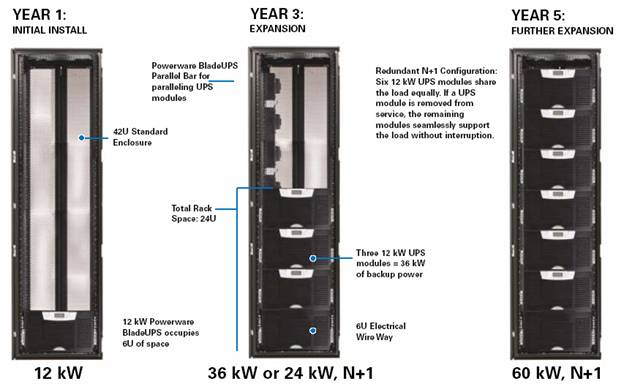

Пример использования Eaton Blade UPS (Powerware BladeUPS) при росте нагрузки :

  • 12 кВА/кВТ в первом году
  • 36 кВА/кВт + 6U блок подключения силовых кабелей в третьем году
  • 60 кВА/кВт +12 кВА/кВт, N+1 к пятому году.



Eaton Blade UPS (Powerware BladeUPS)

Общие характеристики
Номинальная мощность 12 кВА/ 12 кВт каждый модуль
(до 60 кВА/кВт система из 5 модулей)
КПД до 97% в нормальном режиме
Тепловыделение До 371 Вт при 100% нагрузке

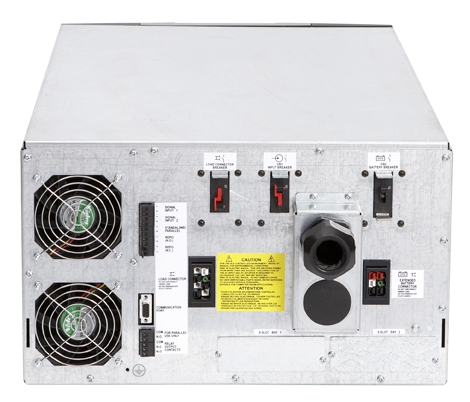

Охлаждение Охлаждение при помощи вентиляторов, забор воздуха спереди, выход нагретого воздуха сзади
Уровень шума До 58 дБА на расстоянии 1м.
Входные характеристики
Входное напряжение 380В, 400 В, 415 В выбирается
Диапазон входных напряжений -22%, +30% при 100% нагрузке
Диапазон входной частоты 50 ±5 Гц
Входной коэфф мощности >0.99
Выходные характеристики
Выходное напряжение 380В, 400 В, 415 В выбирается
Номинальная выходная частота 50 +- 0.1 Гц
Коэффициент мощности нагрузки Индуктивная: 0.7, Емкостная: 0.85
Искажения выходного напряжения <3% для линейная нагрузка
<5% нелинейные нагрузки)
Характеристики батарей
Время резервирования от внутренних батарей 13 мин. при 50% нагрузки
4.8 мин. при 100% нагрузки
Напряжение линейки батарей 240В, батарея в каждом модуле
Возможность установки дополнительных батарей Есть: до четырех внешних батарейных модулей 3U
>34 мин при 100% нагрузки, >1 час при 50% нагрузки)
Габариты (ВxШxГ, мм ) и вес ( кг)
Стойка от Powerware 42U 2000.5 (42U) х 597 х 1047, 130 кг
Силовой модуль 12 кВА/кВт
Батарейный модуль
266 (6U) x 438 x 660, 140 кг (61 кг без внутренних батарей)
132 (3U) x 437 x 660, 77 кг
Коммуникации и пользовательский интерфейс
ЖК дисплей С возможностью русского языка, графический
Четыре кнопки управления меню, четыре светодиодных индикатора
Входные сухие контакты Два, конфигурация может настраиваться пользователем
Выходные сухие контакты Два, конфигурация может настраиваться пользователем
Сертификаты
Безопасность / EMI CE / EN62040-2 Класс A
Защита от импульсных помех ANSI C62.41, Cat B-3


Время автономмной работы ИБП Eaton Blade UPS от внутренней и внешних батарей при различных нагрузках, мин

Нагрузка Внутр Батарея +1 Батарея +2 Батареи +3 Батареи +4 Батареи
1.6 кВт 55 мин 118 мин 183 мин 253 мин 329 мин
2.4 кВт 37 мин 78 мин 119 мин 163 мин 211 мин
4 кВт 23 мин 46 мин 69 мин 94 мин 120 мин
6 кВт 13 мин 30 мин 44 мин 59 мин 76 мин
8 кВт 9 мин 21 мин 32 мин 43 мин 54 мин
9.6 кВт 6.9 мин 17 мин 26 мин 34 мин 44 мин
12 кВт 4.8 мин 12 мин 20 мин 27 мин 34 мин
